AUTOOL OBD2 Breakout Box Alat Tester Protokol & Sinyal OBD2 Mobil

Name: AUTOOL OBD2 Breakout Box Alat Tester Protokol & Sinyal OBD2 Mobil
Brand: AUTOOL
Price: 795000 IDR
Availability: PreOrder

1 terjual

Rp 795.000

Stok tersedia (0) Stok habis PRE-ORDER — Estimasi 90 hari kerja

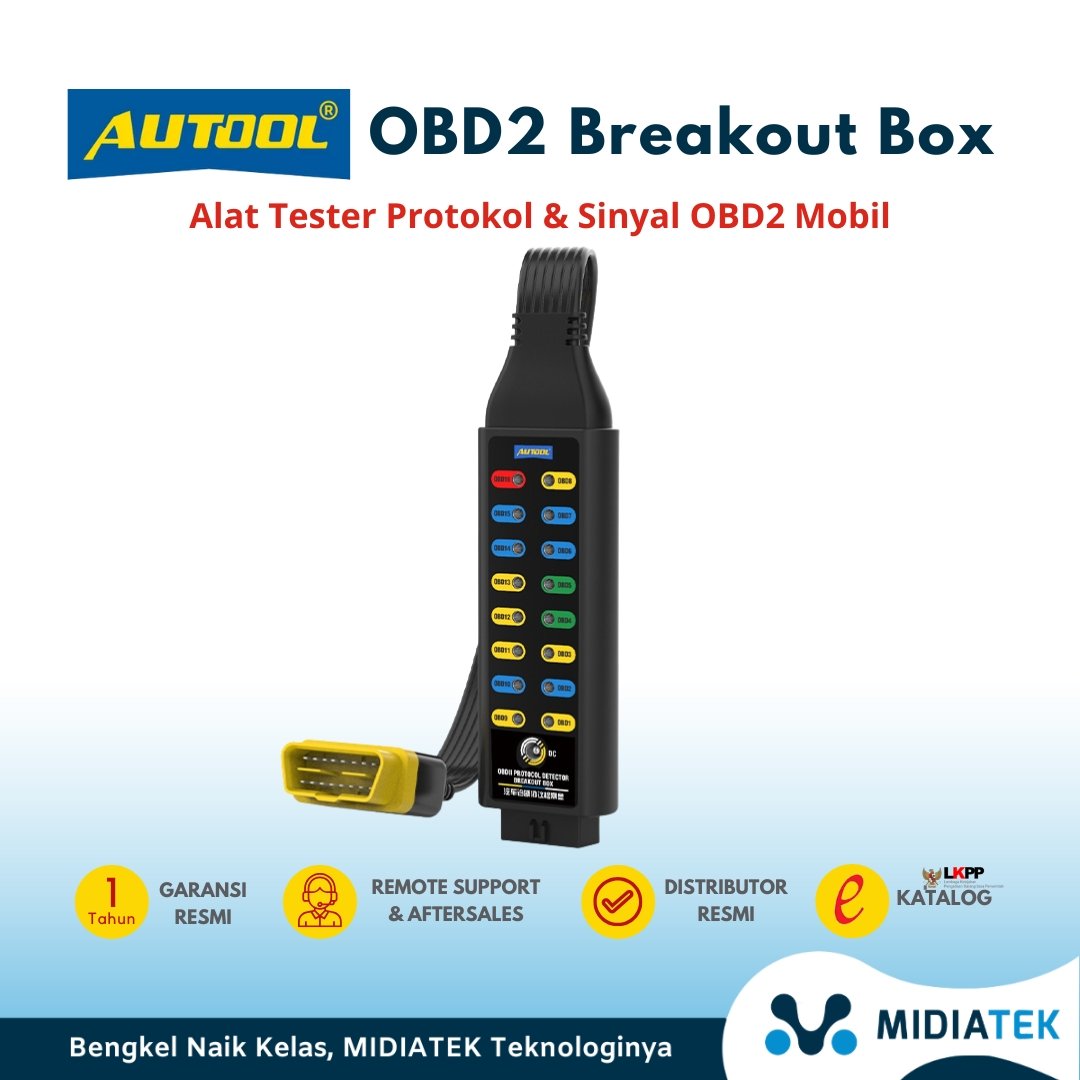

AUTOOL OBD2 Protocol Detector Breakout Box adalah alat bantu diagnostik otomotif yang digunakan untuk memonitor sinyal pada konektor OBD2 kendaraan secara aman dan praktis. Alat ini memungkinkan teknisi untuk mengakses jalur protokol, power, dan ground langsung dari konektor OBD2 tanpa perlu membongkar instalasi kabel kendaraan.

Tambah ke Wishlist

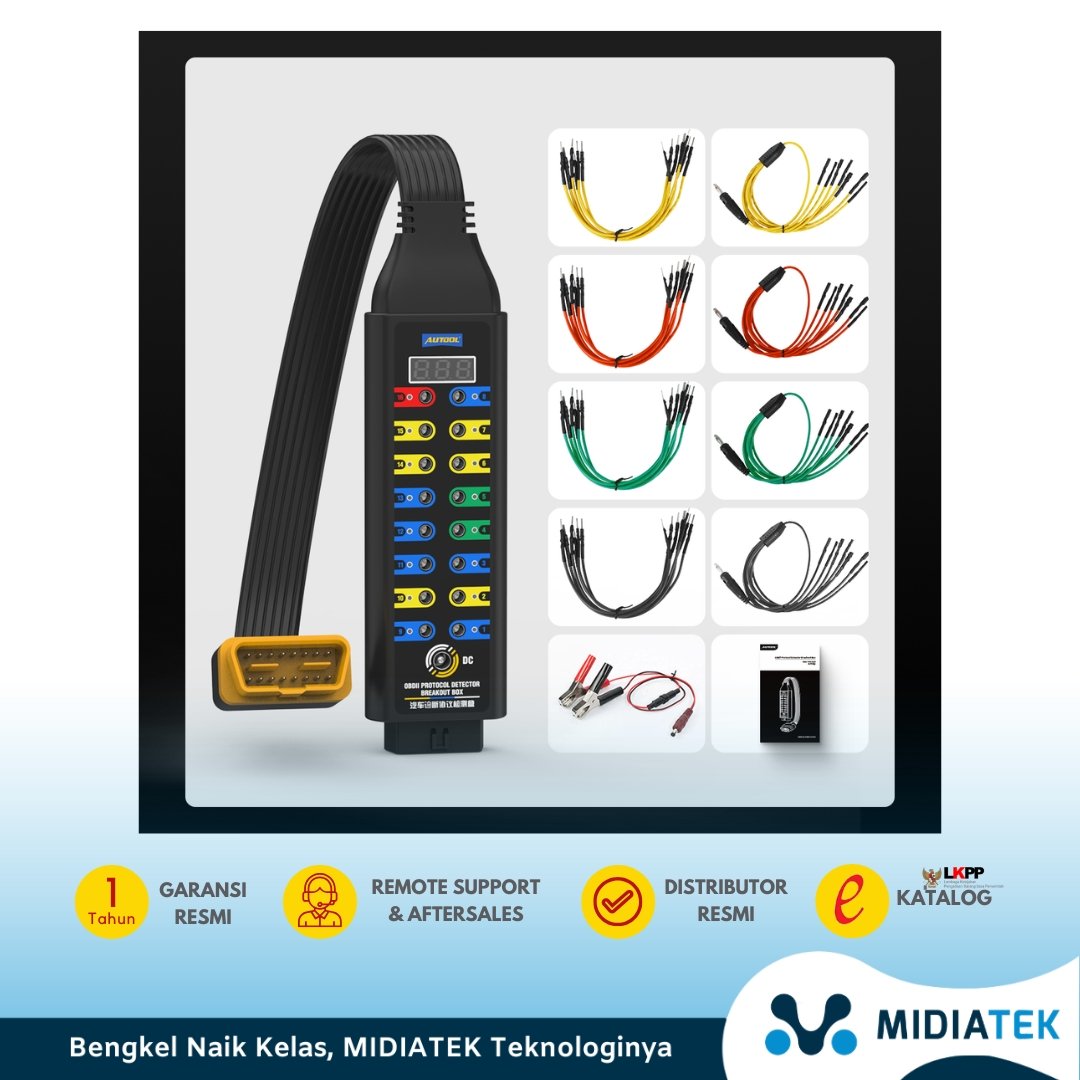

Breakout box ini dilengkapi konektor OBD2 16-pin analog penuh yang dapat dihubungkan langsung ke multimeter atau oscilloscope untuk pengujian lanjutan saat terdeteksi sinyal yang tidak normal. Sangat cocok digunakan untuk analisis komunikasi ECU, pengecekan tegangan, serta troubleshooting sistem kelistrikan kendaraan.

AUTOOL OBD2 Breakout Box juga mendukung suplai daya eksternal 8–30V, sehingga dapat digunakan sebagai sumber daya ECU saat penggantian aki kendaraan tanpa mengganggu sistem elektronik.

Cocok digunakan oleh bengkel, teknisi diagnostik, maupun pengguna profesional di bidang otomotif.

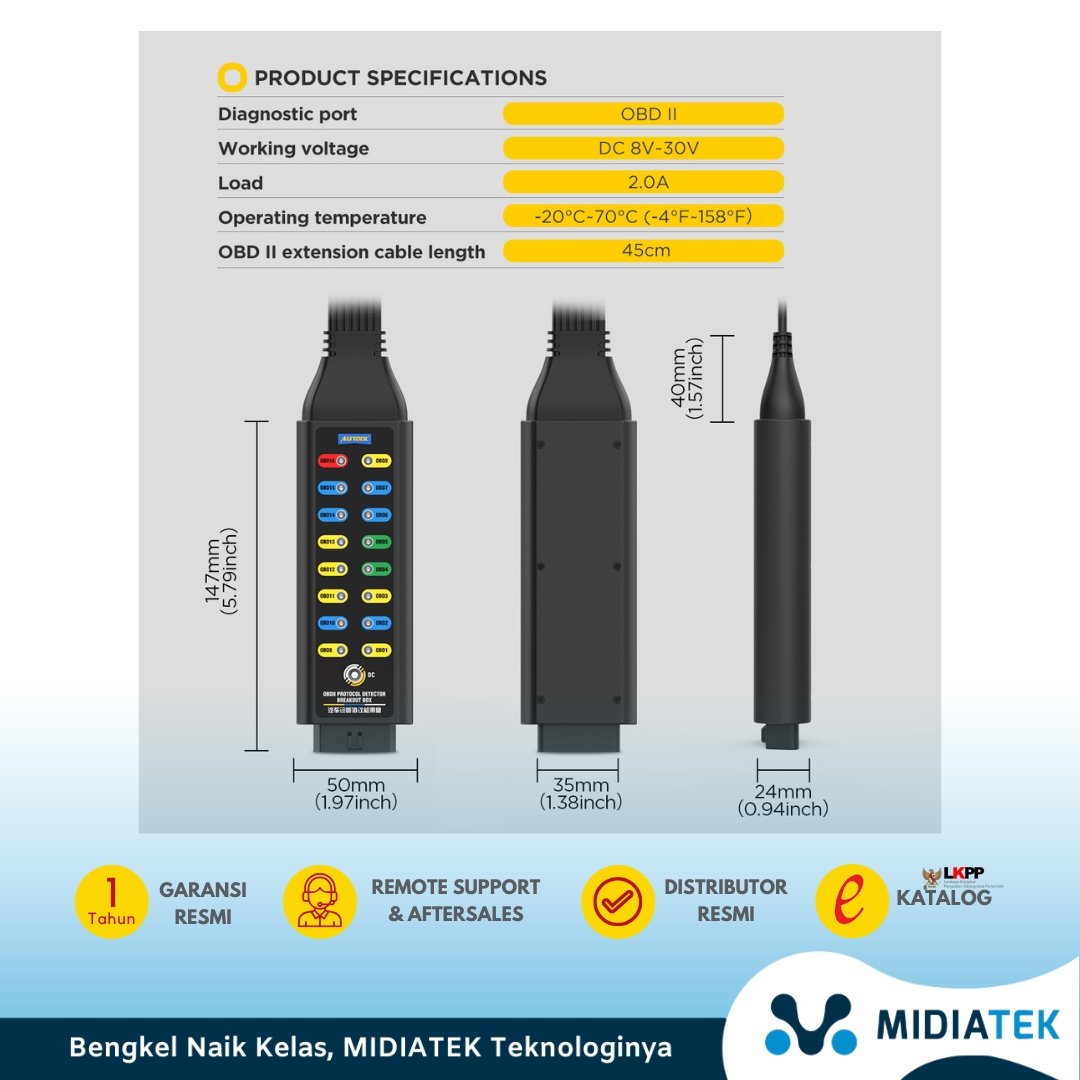

Port Diagnostik	OBD2
Tegangan Kerja	Tegangan DC 8V~16V
Memuat	Kapasitas 2,0 A; beban eksternal boleh melebihi 1 A.
Suhu Operasional	-20℃~70℃（-4°F~158°F)
Panjang Kabel Ekstensi OBD2	45 cm
Tampilan Tegangan OBD
Lampu Indikator LED
Kabel listrik
Jack Input Terintegrasi
Akses Uji Sinyal Protokol
Deteksi Daya
Deteksi Sirkuit Tanah

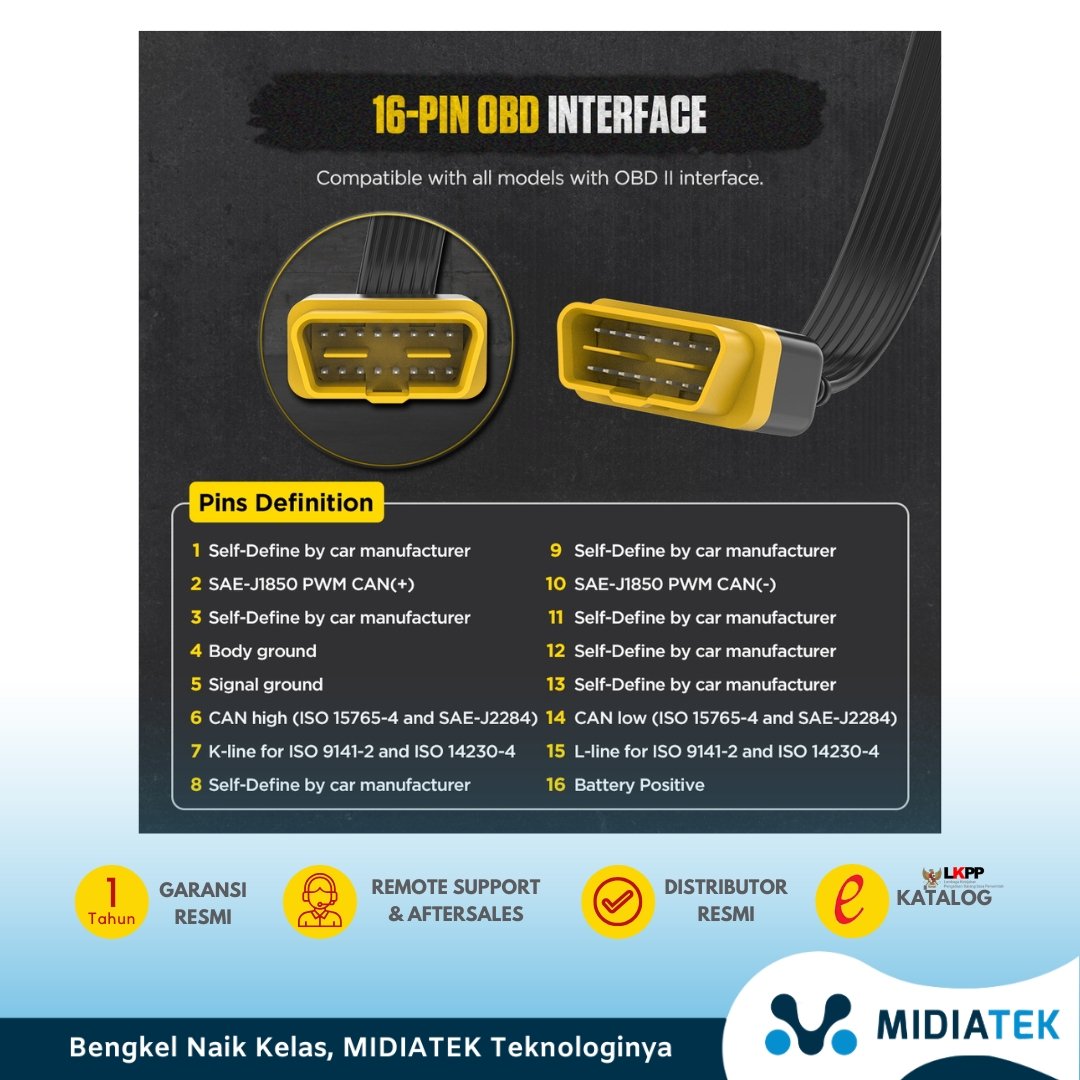

Antarmuka OBD 16 pin
Mode Resistor Seri 120Ω

Bagaimana Ketersediaan Sparepart AUTOOL OBD2 Breakout Box?

Sparepart AUTOOL OBD2 Breakout Box tergantung ketersediaan, namun apabila stok sedang kosong, akan kami infokan terlebih dahulu ke customer dan order ke AUTOOL resmi.

Berapa lama garansi yang diberikan?

Produk kami bergaransi resmi selama 1 tahun.

Bagaimana cara klaim garansi?

Untuk klaim garansi, Anda dapat menghubungi tim customer service kami di +62 878-1521-6465 atau melalui email sales.support@midia.co.id

Bagaimana jika ada trouble atau butuh bantuan mengenai alat?

Anda dapat menghubungi customer service kami di Whatsapp 0878-1521-6465 atau email melalui technical.support@midia.co.id dengan menyertakan deskripsi permasalahan yang dialami.

Untuk diketahui, operasional tim kami di hari Senin - Jumat, pukul 08.30-18.30. Mohon pengertiannya apabila slow response di luar jam kerja.

Apa Kegunaan OBD2 Breakout Box?

Kotak pemutus OBD2 menyediakan akses ke konektor tautan diagnostik OBD2 sehingga pengguna dapat memantau daya, ground, sinyal protokol, dan tegangan, sekaligus mempermudah menghubungkan alat diagnostik, multimeter, atau osiloskop ke 16 pin OBD2.

Apakah Versi Terbaru Mendukung Mode Resistor Seri 120 Ω?

Tidak. Versi yang ditingkatkan tidak mendukung mode resistor seri 120 Ω. Bagan perbandingan mengidentifikasi fungsi ini sebagai fitur Versi Premium.

Apa Arti Indikator LED?

Indikator merah menunjukkan status catu daya pin 16. Indikator hijau menunjukkan status ground pin 4 dan pin 5. Indikator kuning menunjukkan aktivitas sinyal pada pin komunikasi terkait.

Indikator merah, hijau, dan kuning memberikan isyarat menyala/mati untuk pin daya, ground, dan komunikasi yang teridentifikasi. LED yang menyala tidak membuktikan tegangan yang benar, ground yang terbebani, komunikasi yang terdekode, atau kondisi ECU; gunakan referensi rangkaian dan meter atau osiloskop yang sesuai untuk menarik kesimpulan.

Apa yang Harus Saya Hindari Saat Menggunakan Produk Ini?

Jangan langsung menghubungkan singkat pin 16, pin 4, atau pin 5.
Jangan gunakan kabel jumper untuk menghubungkan singkat jack input jika Anda tidak yakin tentang rangkaian kelistrikan kendaraan.
Jangan hubungkan perangkat beban eksternal yang melebihi 1A, meskipun gambar spesifikasi produk mencantumkan peringkat beban 2,0A.

Apakah Breakout Box itu sebuah pemindai diagnostik?

Tidak. Perangkat ini menyediakan akses dan indikasi status. Pemindai, meteran, osiloskop, informasi sirkuit, dan metode diagnostik yang kompatibel tetap terpisah.

Apa Perbedaan Antara Versi Dasar dan Versi yang Ditingkatkan?

Versi yang ditingkatkan menambahkan tampilan tegangan OBD, indikator LED, dan dukungan kabel daya. Versi dasar terutama untuk pengujian protokol dasar, daya, ground, akses 16-pin, dan jack input bawaan tanpa fungsi tampilan dan indikator yang ditingkatkan ini.

Versi yang ditingkatkan menambahkan tampilan tegangan OBD, indikator LED, dan dukungan cadangan ECU sementara 12 V ke tata letak akses pin; namun tidak termasuk mode Premium 120 Ω. Mintalah lembar spesifikasi dan daftar paket terbaru sebelum membeli.

Bisakah saya menggunakan Diagnostic Breakout Box dengan Multimeter atau Osiloskop?

Ya. Jack input bawaan sepenuhnya meniru tata letak OBDII 16-pin dan dapat digunakan dengan colokan banana 4mm, multimeter, atau osiloskop jika Anda memahami sirkuit kendaraan dan fungsi pinnya.

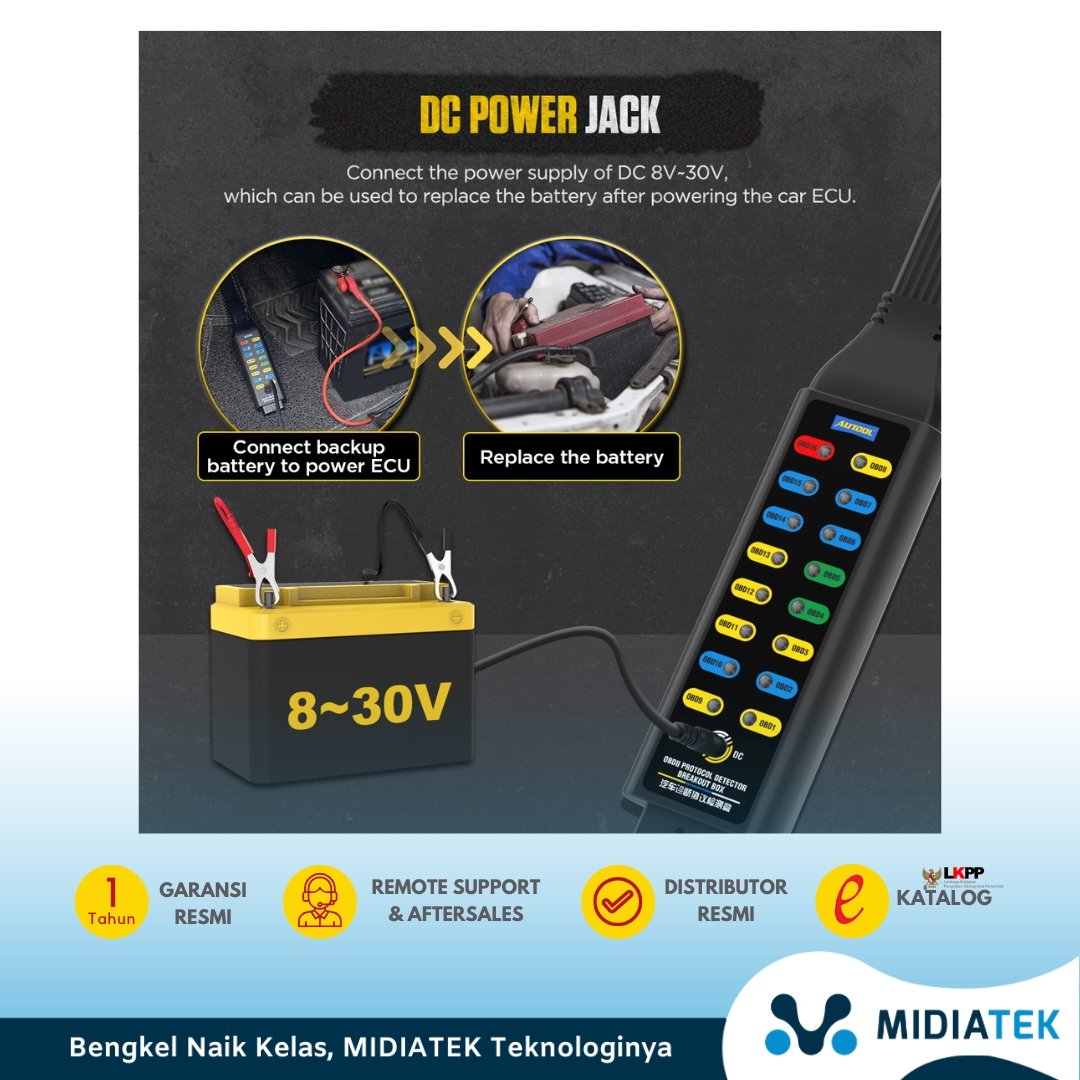

Bisakah alat ini memasok daya ke ECU selama penggantian baterai?

Ya. Soket daya DC dapat dihubungkan ke baterai cadangan 12V untuk menyediakan dukungan daya ECU sementara selama penggantian baterai atau pekerjaan servis terkait.

Dengan kendaraan apa saja produk ini kompatibel?

OBD2 Breakout Box dapat diadaptasi ke kendaraan dengan antarmuka OBD2 dan dirancang untuk akses konektor tautan diagnostik OBDII.
