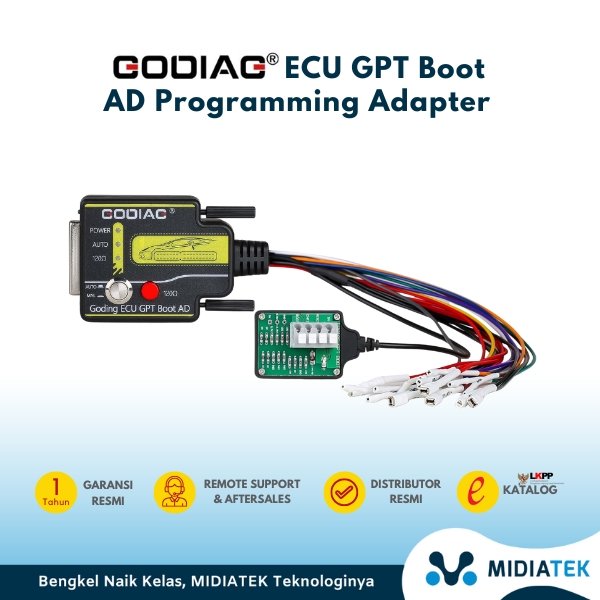

GODIAG ECU GPT Boot AD Programming Adapter
Rp 1.005.000
Stok tersedia (5)

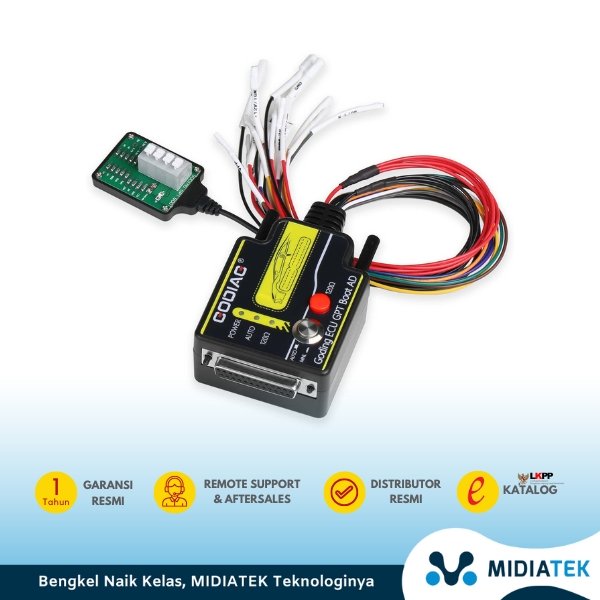

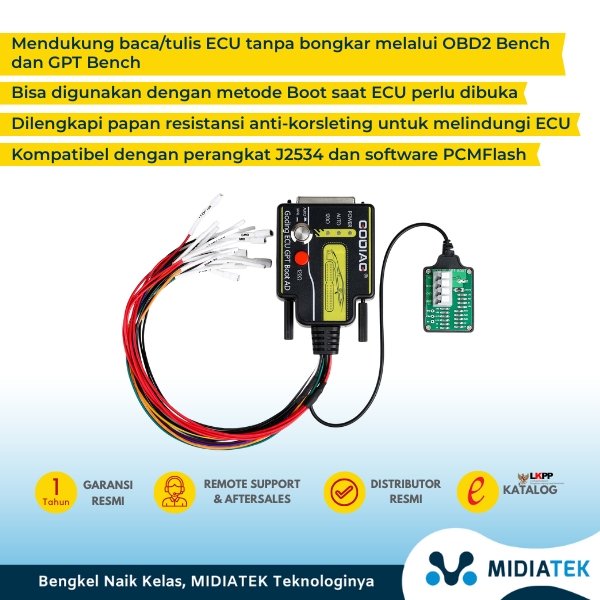

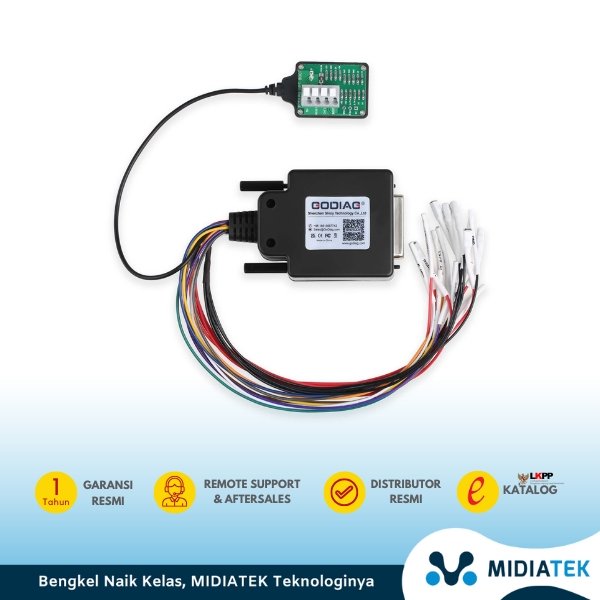

GODIAG ECU GPT Boot AD adalah adapter khusus untuk membaca dan menulis data ECU tanpa perlu membuka ECU, menggunakan metode OBD2 Bench, GPT Bench, atau Boot Mode. Dilengkapi kabel BOOT dengan proteksi short-circuit untuk menjaga ECU tetap aman. Kompatibel dengan perangkat J2534 dan software PCMFlash.
Fitur Produk GODIAG ECU GPT Boot AD Programming Adapter:
Terminal koneksi khusus untuk berbagai tipe ECU.
Mendukung kontrol manual arus/tegangan (manual ignition power).
Kabel interface ECU sudah berlabel untuk memudahkan pemasangan.
Mendukung konversi ECU ke mode OBD2 untuk proses read/write.
Support pin lengkap: RESET, BOOT, CNF1, GPT1, GPT2, 5V, 3.3V, VPP, GND.
Mendukung kontrol power otomatis dari PCMFlash.
Mendukung metode BOOT Mode untuk membaca & menulis data ECU.
Jalur CANBUS dilengkapi switch resistor 120Ω yang bisa dipilih sesuai kebutuhan.
Support GPT read/write tanpa membongkar ECU.
Dilengkapi kabel BOOT dengan desain anti-hilang (anti-lost resistor).
Fungsi Utama
Mendukung diagnosis menggunakan perangkat yang sesuai standar OBD2 protocol.
Mendukung read/write ECU menggunakan berbagai alat J2534.
Untuk PCMFlash:
Hanya Scanmatik 2 PRO yang dapat membentuk sinyal GPT1/GPT2 (Module 71).
Perangkat lain seperti OpenPort 2.0, Mongoose JLR/Pro, GNA600 (VCM1), Mazda VCM2 mendukung mode OBD2 atau BOOT (Module 53) untuk proses read/write ECU.

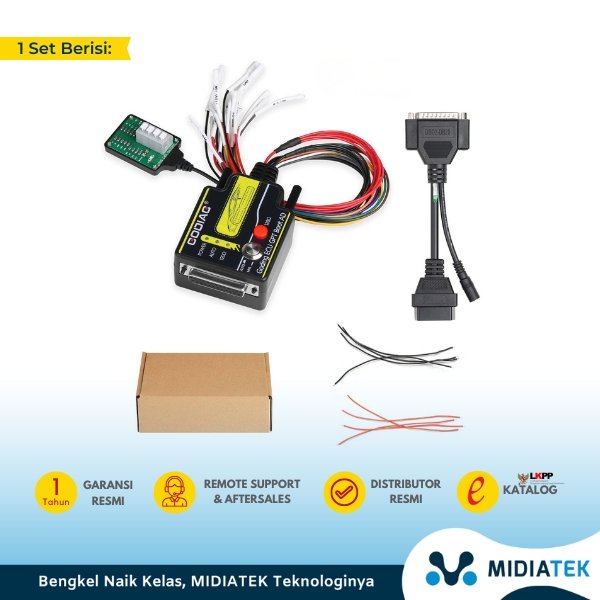

Paket Berisi:
1x GODIAG ECU GPT Boot AD Programming Adapter
8x Kabel silikon lunak (Soft Silicone Wires)
Terminal koneksi khusus untuk berbagai tipe ECU.
Mendukung kontrol manual arus/tegangan (manual ignition power).
Kabel interface ECU sudah berlabel untuk memudahkan pemasangan.
Mendukung konversi ECU ke mode OBD2 untuk proses read/write.
Support pin lengkap: RESET, BOOT, CNF1, GPT1, GPT2, 5V, 3.3V, VPP, GND.
Mendukung kontrol power otomatis dari PCMFlash.
Mendukung metode BOOT Mode untuk membaca & menulis data ECU.
Jalur CANBUS dilengkapi switch resistor 120Ω yang bisa dipilih sesuai kebutuhan.
Support GPT read/write tanpa membongkar ECU.
Dilengkapi kabel BOOT dengan desain anti-hilang (anti-lost resistor).
Fungsi Utama
Mendukung diagnosis menggunakan perangkat yang sesuai standar OBD2 protocol.
Mendukung read/write ECU menggunakan berbagai alat J2534.
Untuk PCMFlash:
Hanya Scanmatik 2 PRO yang dapat membentuk sinyal GPT1/GPT2 (Module 71).
Perangkat lain seperti OpenPort 2.0, Mongoose JLR/Pro, GNA600 (VCM1), Mazda VCM2 mendukung mode OBD2 atau BOOT (Module 53) untuk proses read/write ECU.
Paket Berisi:
1x GODIAG ECU GPT Boot AD Programming Adapter
8x Kabel silikon lunak (Soft Silicone Wires)
| Fungsi Utama | Sebagai antarmuka/konektor penghubung untuk membaca dan menulis data ECU (ECU Read & Write) baik melalui metode Bench, Boot, maupun emulasi protokol OBD2. |
|---|---|
| Metode Koneksi | • OBD2 Bench Mode (konversi ECU ke mode OBD2) • GPT Bench Mode (membaca/menulis data tanpa perlu membongkar casing ECU) • Boot Mode (dengan membuka penutup ECU untuk akses pinout langsung) |
| Dukungan Sinyal & Pin | • Jalur Sinyal: RESET, BOOT, CNF1, GPT1, GPT2 • Catu Daya: 5V, 3.3V, VPP, GND • Dilengkapi sakelar resistor CANbus 120Ω opsional |
| Kompatibilitas Alat Programmer / J2534 | Kompatibel luas dengan berbagai perangkat J2534, Scanmatik 2 Pro (SM2 Pro), Openport 2.0, PCMFlash, foxFlash, CG FC200, PCMtuner, dan perangkat sejenis lainnya. |
| Fitur Kontrol Fisik | • Kontrol daya pengapian manual / otomatis (mendukung kontrol daya otomatis PCMFlash) • Kabel koneksi papan resistansi BOOT dengan desain anti-hilang (anti-lost resistor design) • Label terminal kabel ECU yang jelas dan terstruktur |
| Kelengkapan Paket | • Unit Adapter GODIAG ECU GPT Boot AD • Set kabel jumper silikon lembut khusus pinout ECU • Kabel koneksi resistor BOOT |
Bagaimana Ketersediaan Sparepart GODIAG ECU GPT Boot AD Programming Adapter?
Sparepart GODIAG ECU GPT Boot AD Programming Adapter tergantung ketersediaan, namun apabila stok sedang kosong, akan kami infokan terlebih dahulu ke customer dan order ke GODIAG resmi.
Berapa lama garansi yang diberikan?
Produk kami bergaransi resmi selama 1 tahun.
Bagaimana cara klaim garansi?
Untuk klaim garansi, Anda dapat menghubungi tim customer service kami di +62 878-1521-6465 atau melalui email sales.support@midia.co.id
Bagaimana jika ada trouble atau butuh bantuan mengenai alat?
Anda dapat menghubungi customer service kami di Whatsapp 0878-1521-6465 atau email melalui technical.support@midia.co.id dengan menyertakan deskripsi permasalahan yang dialami.
Untuk diketahui, operasional tim kami di hari Senin - Jumat, pukul 08.30-18.30. Mohon pengertiannya apabila slow response di luar jam kerja.
Apa itu GODIAG ECU GPT Boot AD dan apa fungsi utamanya?
GODIAG ECU GPT Boot AD adalah adaptor koneksi ECU multifungsi yang dirancang untuk membantu teknisi membaca dan menulis data ECU (ECU Read & Write) serta melakukan kloning atau tuning secara aman di atas meja kerja (bench mode) tanpa harus membongkar casing ECU secara rumit pada beberapa tipe kendaraan tertentu.
Apa saja metode kerja utama yang didukung oleh adaptor ini?
Adaptor ini mendukung tiga metode utama :
OBD2 Bench Mode: Mengonversi sambungan ECU agar dapat dibaca melalui jalur OBD standar.
GPT Bench Mode: Membaca data ECU Tricore tanpa perlu membuka modul.
Boot Mode: Mode konvensional dengan mengakses pinout langsung di dalam papan sirkuit ECU jika diperlukan.
Alat programmer atau perangkat J2534 apa saja yang kompatibel dengan adaptor ini?
GODIAG ECU GPT Boot AD bersifat universal dan dirancang agar kompatibel dengan sebagian besar perangkat antarmuka J2534 dan perangkat lunak tuning populer di pasaran, di antaranya :
Scanmatik 2 Pro (SM2 Pro)
Openport 2.0
PCMFlash / PCMtuner
foxFlash
CG FC200
Apakah adaptor ini mendukung kontrol daya otomatis dari perangkat lunak seperti PCMFlash?
Ya. Adaptor ini mendukung kontrol daya pengapian otomatis maupun manual, sehingga dapat disesuaikan dengan protokol perintah dari perangkat lunak flashing yang Anda gunakan (seperti PCMFlash).
Sinyal dan jalur apa saja yang tersedia pada terminal koneksi adaptor ini?
Adaptor ini menyediakan jalur pinout lengkap yang diberi label jelas, meliputi :
Jalur sinyal: RESET, BOOT, CNF1, GPT1, GPT2
Jalur daya: 5V, 3.3V, VPP, GND
Sakelar resistor CAN-bus 120Ω opsional untuk kestabilan komunikasi.
Bagaimana cara menghubungkan adaptor ini ke ECU target?
Anda cukup mencocokkan pinout kabel ECU target (seperti jalur GPT, Boot, K-Line/CAN, dan Power) menggunakan set kabel jumper silikon lembut yang disertakan dalam paket, lalu menghubungkannya ke terminal adaptor yang sesuai sebelum dihubungkan ke perangkat flash tool atau J2534 Anda.
