GODIAG
GODIAG GT100 PLUS GPT OBD2 Breakout Box & ECU Connector (24V–12V)
Rp 2.605.000
Stok tersedia (6)
GODIAG GT100 PLUS GPT adalah perangkat lengkap untuk mengecek komunikasi OBD2 dan melakukan perawatan, diagnosis, pemrograman, serta coding ECU. Alat ini dilengkapi tampilan voltase dan arus sehingga teknisi bisa melihat kondisi kerja ECU secara real-time dan lebih akurat.
Fitur GODIAG GT100 PLUS GPT:

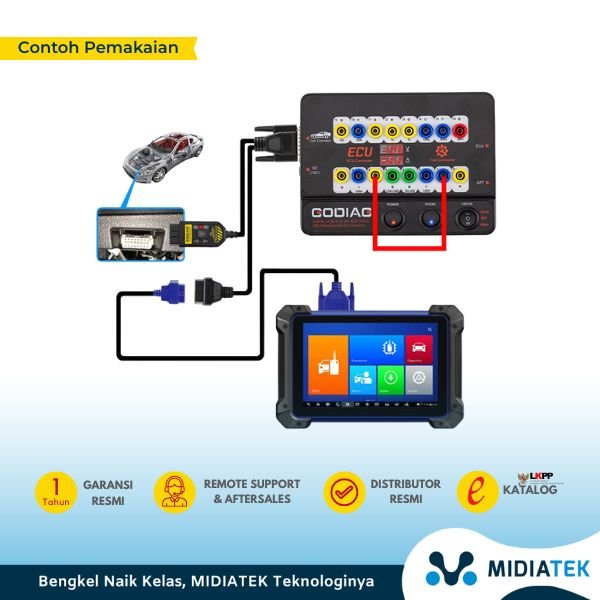

Tes Komunikasi OBD2 Secara Akurat
Mengubah port OBD2 kendaraan menjadi konektor 16 pin untuk memeriksa setiap sinyal. Bisa mendeteksi apakah jalur komunikasi mobil normal atau tidak ketika dihubungkan dengan alat diagnostic apa pun.
Bisa Terkoneksi ke Satu Modul atau Banyak Modul Sekaligus
Memudahkan teknisi saat melakukan pengecekan sistem tertentu tanpa harus menghubungkan seluruh kendaraan.
Support GPT untuk Baca/Tulis Data ECU
Mendukung pembacaan dan penulisan data ECU menggunakan metode GPT. Kompatibel dengan alat programmer dan software seperti PCMFlash.
Mendukung DOIP–ENET & Konversi Tegangan 24V ke 12V
Cocok untuk kendaraan terbaru yang memakai komunikasi DOIP, dan aman digunakan untuk mobil maupun truk ringan.
Power Backup Saat Ganti Aki
Bisa memberi suplai listrik ke mobil ketika aki dilepas, sehingga data ECU tidak hilang, tidak auto-lock, remote tetap berfungsi, dan tidak muncul error.
Kabel CAN Shielded Anti-Interference
Menggunakan kabel CANH dan CANL tipe shielded untuk melindungi dari gangguan elektromagnetik, membuat komunikasi data lebih stabil.
Item
Spesifikasi
Port Diagnostik
OBDII
Tegangan Kerja
DC 9V–24V
Daya Kerja
0.5–0.6W
Daya Adapter
Input AC 100–240V, Output DC 12.5V 2.5A
Suhu Operasional
-20 hingga 70°C
Suhu Penyimpanan
-40 hingga 85°C
Dimensi
23cm x 18cm x 7cm

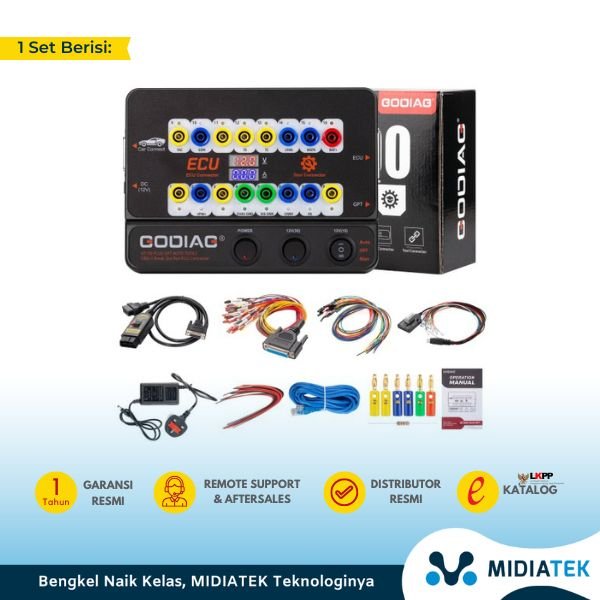

Isi Paket
1x Unit Utama (Host)
1x Kabel Penghubung GPT
1x Kabel Ethernet
1x Kabel Ekstensi OBD 2-in-1
1x Kabel Jumper Warna
1x Power Supply 12V
1x Resistor 120 Ohm
6x Banana Plug
24x Aksesori Kabel (Konektor Dupont 2.54mm female pins)
1x Buku Manual
Tes Komunikasi OBD2 Secara Akurat
Mengubah port OBD2 kendaraan menjadi konektor 16 pin untuk memeriksa setiap sinyal. Bisa mendeteksi apakah jalur komunikasi mobil normal atau tidak ketika dihubungkan dengan alat diagnostic apa pun.
Bisa Terkoneksi ke Satu Modul atau Banyak Modul Sekaligus
Memudahkan teknisi saat melakukan pengecekan sistem tertentu tanpa harus menghubungkan seluruh kendaraan.
Support GPT untuk Baca/Tulis Data ECU
Mendukung pembacaan dan penulisan data ECU menggunakan metode GPT. Kompatibel dengan alat programmer dan software seperti PCMFlash.
Mendukung DOIP–ENET & Konversi Tegangan 24V ke 12V
Cocok untuk kendaraan terbaru yang memakai komunikasi DOIP, dan aman digunakan untuk mobil maupun truk ringan.
Power Backup Saat Ganti Aki
Bisa memberi suplai listrik ke mobil ketika aki dilepas, sehingga data ECU tidak hilang, tidak auto-lock, remote tetap berfungsi, dan tidak muncul error.
Kabel CAN Shielded Anti-Interference
Menggunakan kabel CANH dan CANL tipe shielded untuk melindungi dari gangguan elektromagnetik, membuat komunikasi data lebih stabil.
Item
Spesifikasi
Port Diagnostik
OBDII
Tegangan Kerja
DC 9V–24V
Daya Kerja
0.5–0.6W
Daya Adapter
Input AC 100–240V, Output DC 12.5V 2.5A
Suhu Operasional
-20 hingga 70°C
Suhu Penyimpanan
-40 hingga 85°C
Dimensi
23cm x 18cm x 7cm
Isi Paket
1x Unit Utama (Host)
1x Kabel Penghubung GPT
1x Kabel Ethernet
1x Kabel Ekstensi OBD 2-in-1
1x Kabel Jumper Warna
1x Power Supply 12V
1x Resistor 120 Ohm
6x Banana Plug
24x Aksesori Kabel (Konektor Dupont 2.54mm female pins)
1x Buku Manual
| Rentang Tegangan Operasional | DC 9V – 30V (Mendukung kendaraan 12V mobil penumpang maupun 24V kendaraan komersial/truk) |
|---|---|
| Protokol Komunikasi yang Didukung | • OBD2 Full Protocols (K-Line, L-Line, CAN, CAN-FD) • DoIP (Diagnostics over Internet Protocol) • ENET (BMW Ethernet programming/coding) • GPT (untuk pembacaan ECU tricore/bench mode) |
| Fungsi Utama | • Break out box untuk deteksi pin OBD2 dan konversi protokol • Catu daya darurat (Power off data backup) saat penggantian aki mobil • Platform uji bench mode / koneksi ECU & TCU • Konversi komunikasi jaringan BMW ENET dan DoIP |
| Fitur Indikator Fisik | • Indikator LED untuk pemantauan sinyal pin OBD2 secara real-time (CAN, K-Line, Power, IGN, dll.) • Layar voltase digital (Digital Voltage Display) untuk memantau tegangan aki secara akurat |
| Konektivitas & Port | • Soket OBD2 Male & Female • Port banana plug universal (untuk ekstensi pin jumper) • Port LAN / Ethernet (untuk protokol ENET & DoIP) • Port daya eksternal (AC/DC atau aki cadangan) |
| Kompatibilitas Alat Diagnostik | Kompatibel dengan berbagai alat pemindai universal (Autel, Launch, Xhorse, Thinkcar, dll.) serta perangkat OEM (ISTA, Xentry, ODIS, dll.) |
| Material & Desain | Cangkang plastik industri yang tahan lama, portabel, dan dilengkapi pelindung sirkuit pendek (short-circuit protection) |
Bagaimana Ketersediaan Sparepart GODIAG GT100 PLUS GPT OBD2 Breakout Box & ECU Connector (24V–12V)?
Sparepart GODIAG GT100 PLUS GPT OBD2 Breakout Box & ECU Connector (24V–12V) tergantung ketersediaan, namun apabila stok sedang kosong, akan kami infokan terlebih dahulu ke customer dan order ke GODIAG resmi.
Berapa lama garansi yang diberikan?
Produk kami bergaransi resmi selama 1 tahun.
Bagaimana cara klaim garansi?
Untuk klaim garansi, Anda dapat menghubungi tim customer service kami di +62 878-1521-6465 atau melalui email sales.support@midia.co.id
Bagaimana jika ada trouble atau butuh bantuan mengenai alat?
Anda dapat menghubungi customer service kami di Whatsapp 0878-1521-6465 atau email melalui technical.support@midia.co.id dengan menyertakan deskripsi permasalahan yang dialami.
Untuk diketahui, operasional tim kami di hari Senin - Jumat, pukul 08.30-18.30. Mohon pengertiannya apabila slow response di luar jam kerja.
Apa itu GODIAG GT100 PLUS dan apa fungsi utamanya?
GODIAG GT100 PLUS adalah perangkat break out box multifungsi generasi lanjut yang dirancang untuk mendeteksi komunikasi pin OBD2, mengonversi berbagai protokol komunikasi kendaraan, menyediakan catu daya darurat, serta berfungsi sebagai platform penghubung untuk diagnosis dan pemrograman ECU/TCU di atas meja kerja (bench mode).
Jenis kendaraan apa saja yang didukung oleh perangkat ini?
Alat ini mendukung sistem kelistrikan kendaraan bertegangan 12V (mobil penumpang, SUV) maupun kendaraan berat bertegangan 24V (truk, bus, kendaraan komersial) berkat dukungan rentang daya operasional DC 9V hingga 30V.
Protokol komunikasi canggih apa saja yang didukung oleh GT100 PLUS?
Perangkat ini sudah mendukung protokol komunikasi modern tingkat lanjut, di antaranya :
DoIP (Diagnostics over Internet Protocol) untuk kendaraan modern seperti Volvo, Land Rover, BMW, Mercedes-Benz, dll.
ENET untuk pemrograman, coding, dan diagnostik khusus kendaraan BMW seri F dan G.
GPT untuk mendukung pembacaan data ECU tricore pada bench mode.
Protokol standar OBD2 lengkap (CAN, CAN-FD, K-Line, L-Line).
Apa fungsi dari layar digital dan lampu indikator LED pada perangkat ini?
Layar Digital: Berfungsi untuk memantau tegangan aki kendaraan atau sumber daya secara akurat (real-time voltage display) guna mencegah lonjakan listrik yang merusak modul.
Lampu Indikator LED: Memberikan informasi visual mengenai status jalur komunikasi pin OBD2 (seperti pin CAN-High, CAN-Low, K-Line, IGN, dan suplai daya) apakah berfungsi normal atau bermasalah.
Bagaimana fungsi "Power-off Data Backup" saat penggantian aki bekerja?
Ketika Anda ingin mengganti aki mobil tanpa kehilangan data penting di komputer mobil (ECU/dashboard setting), Anda dapat menghubungkan aki eksternal atau power supply ke GT100 PLUS. Alat ini akan terus menyuplai daya listrik sementara melalui port OBD2, sehingga data kendaraan tetap aman dan memori mobil tidak tereset.

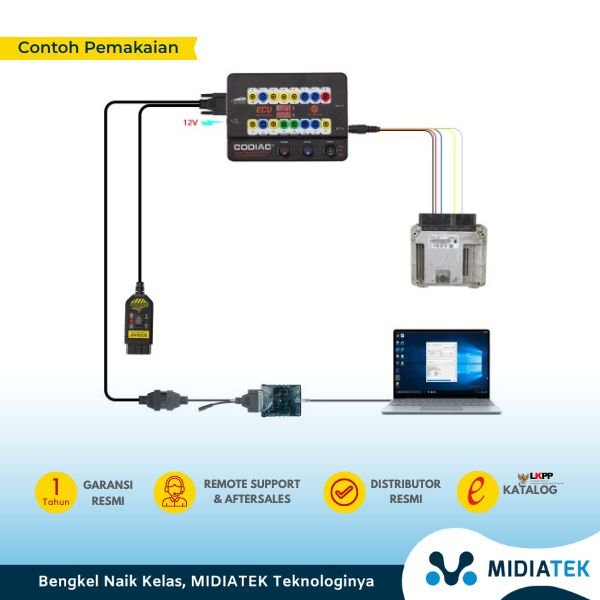

Apakah alat ini bisa digunakan untuk menghubungkan modul ECU secara mandiri di meja kerja?
Ya. Dengan menggunakan port banana plug universal dan kabel jumper yang disertakan, Anda dapat menghubungkan pin daya, ground, serta jalur komunikasi CAN/K-Line dari ECU/TCU langsung ke kotak GT100 PLUS untuk dihubungkan ke alat diagnostik atau programmer Anda.
Alat diagnostik apa saja yang dapat dihubungkan dengan perangkat ini?
GT100 PLUS bersifat universal dan kompatibel dengan hampir semua alat pemindai diagnostik multiberegu di pasaran (seperti Autel, Launch, Xhorse, Thinkcar) serta perangkat lunak diagnostik OEM resmi (seperti BMW ISTA, Mercedes Xentry, VAG ODIS, dll.).
